PP i PT mine strane proizvodnje

• 2Ovo se svidja korisnicima: RJ, voja64

  Registruj se da bi pohvalio/la poruku!

Nisam znao da postoje i antidiverzantski upaljaci...

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Mora da je postavku pripremao neki mornar

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Uloguj se preko Facebooka da bi video sliku:

Совјетска мина ТМ-35
TM-35 je protiv-tenkovska mina sovjetske proizvodnje koja je bila korištena tokom 2. svjetskog rata. Riječ je o mini pravokutnog oblika izrađenoj od metala. Kao i kod modela TM-46, u mini se nalazi TNT eksploziv gdje se prelaskom tenkovske gusjenice preko nje, stvara fuzija koja proizvodi visoki tlak. U mini je smješteno 2,8 kg dinamita.

Riječ je o jednoj od prvih protu-tenkovskih mina koju je razvio Sovjetski Savez. Njezin razvoj dovršen je 1935. a proizvedena je za potrebe Crvene armije. Osim Sovjetskog Saveza, koristila ju je i Poljska tokom 1940-ih i 1950-ih.

Danas je ova mina povučena iz uporabe.

Masa 8,6 kg
Visina 108 mm
Promjer 305 mm
Eksplozivno punjenje 5,7 kg TNT
Sila aktivacije 120 kg do 400 kg nagaza

• 1Ovo se svidja korisniku: voja64

  Registruj se da bi pohvalio/la poruku!

Od čega je telo mine, izgledom mi nekako deluje da je mlađe godište nego od pre WWII.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Uloguj se preko Facebooka da bi video sliku:

Napisano: 02 Jun 2014 22:31

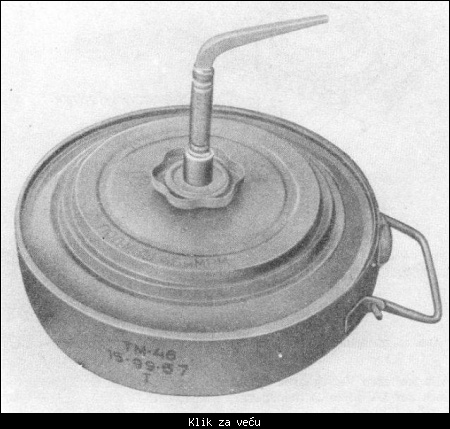

Совјетска мина ТМ-46

TM-46 je sovjetske protutenkovska mina. Postoji i modificirana verzija TMN-46 sa srednjim detonatorom smještenim na dnu mine. U službu SSSR-a stavljena je 1946. godine. Iako je s vremenom puvučena iz uporabe u Sovjetskom Savezu, TM-46 može se pronaći u mnogim zemljama Afrike, Bliskog istoka i jugoistočne Azije.
Riječ je o mini okruglog oblika izrađenoj od metala u koju ju postavljen eksplozivni naboj iznad kojeg se nalazi osigurač. Eksplozija mine funkcionira po principu da kada tenk gusjenicom prijeđe preko nje, fuzija uzrokuje visok tlak u mini nakon čega slijedi eksplozija 5,7 kg TNT-a (dinamita) smještenog unutar mine. Radna temperatura na kojoj ova mina može raditi kreće se od -60 do +60 stupnjeva Celzijusa.
Budući da mina ima metalno kućište može ju se vrlo lako otkriti pomoću detektora metala.
Masa 8,6 kg
Visina 108 mm
Promjer 305 mm
Eksplozivno punjenje 5,7 kg TNT
Sila aktivacije 120 kg do 400 kg nagaza
Прва верзија упаљача.

Обе верзије упаљача са пресеком.

Модернизована верзија средишњег упаљача.

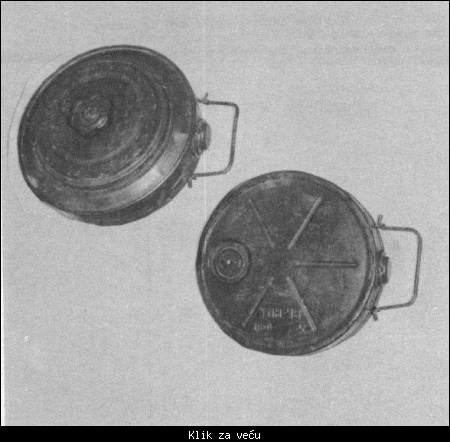

Изглед мине са обе стране и место за допунски упаљач..


Dopuna: 02 Jun 2014 22:35

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Napisano: 02 Jun 2014 22:35

Wisdomseeker
[quote="voja64"]Совјетска мина ТМ-35
TM-35 je protiv-tenkovska mina sovjetske proizvodnje koja je bila korištena tokom 2. svjetskog rata. Riječ je o mini pravokutnog oblika izrađenoj od metala. Kao i kod modela TM-46,

Dopuna: 02 Jun 2014 22:37

ТМ-35 је од правоугано савијаних и пресованих лимова а ТМ-46 је од кружно прстенасто савијаних и пресованих лимова.

• 1Ovo se svidja korisniku: voja64

  Registruj se da bi pohvalio/la poruku!

Pa da, piše za pismene, samo da sam ja i pročitao sve što si ti napisao.

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Нема љутиш и ја сам ових дана фулао на брзину читајући па сам пермутовао и датуем и старе вести качио као нове...журба ли је ..

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Uloguj se preko Facebooka da bi video sliku:

Predstavljena Švedska PT mina (Stridsvagnsmina 5)
TT podaci elementi za razne vrste primene i ostali tekst su na donjem linku.



[Link mogu videti samo ulogovani korisnici]

• 0Niko još nije pohvalio poruku.
  Registruj se da bi pohvalio/la poruku!

Uloguj se preko Facebooka da bi video sliku:

Predstavljena Švedska PT mina (Stridsvagnsmina 6)
TT podaci elementi za razne vrste primene i ostali tekst su na donjem linku.



[Link mogu videti samo ulogovani korisnici]
