Toni ::acatomic ::Jeste videli onaj FK-1000 Shocked

Poor man's Pantsir Smile


Ovo ja valjda dalje, Sky Dragon 12, nema topova. Odvojeno je radar i posebno lanseri, rade na tome da bude sve na jednom, ili su tek uradili sto govori poslednja recenica.


[Link mogu videti samo ulogovani korisnici]

Citat:The SKY DRAGON 12 system consists of one Ku-band tracking-guidance radar, one electro-optic tracker and 12 ready-to-launch missiles. The vehicle receives aerial situation information and target designation from NORINCO FW2 FCS, IBIS80 3D target designation radar or superior command & control systems. Each SKY DRAGON 12 vehicle is capable of engaging 4 different targets simultaneously by firing 4 missiles within a matter of seconds.

Using a combat net radio, the launchers can be located 5km from the FW2 FCS. SKY DRAGON 12 is fully mobile and can be ready-to-fire at a new location 15 minutes after the vehicle comes to a stop.

Upgraded version of SKY DRAGON 12 system with on-vehicle search radar is also available, which ensures complete autonomous engagement capability with outstanding multi-target interception performance.


Puno mi je ovih 15 minuta za pripremu za dejstvo nakon promene polozaja.



Registruj se da bi učestvovao u diskusiji. Registrovanim korisnicima se NE prikazuju reklame unutar poruka.
offline
  • jazbar
  • Legendarni građanin
  • Pridružio: 28 Dec 2009
  • Poruke: 16160
  • Gde živiš: Lublana

Verovatno duža priprema zbog toga jer se potrebno sinhonizovati sa odvojenim (oddaljenim) akvizicionim radarom kada stiže na poziciju. Treba pre uspostaviti link.



offline
  • član biblioteke
  • Pridružio: 18 Jul 2007
  • Poruke: 28837
  • Gde živiš: iznad smoga Beograda

SUV su na FN-6 lepo spakovali

offline
  • Pridružio: 23 Nov 2010
  • Poruke: 102941

Citat:New Chinese Airdefense Missile System «FB-10» at Zhuhai Airshow




Chinese super- violent defense system unveiled in Zhuhai exposure of sensitive parameters

Arrow [Link mogu videti samo ulogovani korisnici]

offline
  • Pridružio: 23 Nov 2010
  • Poruke: 102941

Sky Dragon-12


Sky Dragon-50

offline
  • Pridružio: 16 Okt 2008
  • Poruke: 2257

SKY DRAGON 12:
- istovremeno moze gadjati 4 cilja,
- maksimalni domet po daljini 2000-12000m, po visini 15-5000m,
- nema topove, ali se mogu pripojiti 35mm, kako bi cinili jedinstvenu vatrenu jedinicu.







SKY DRAGON 50:
- istovremeno gadja do 12 ciljeva,
- maksimalni domet po daljini 3-50km, po visini 0,03-21km,
- raketa je unapredjena SD-10A, sa jacim motorom,
- u bateriji se nalaze 2-6 lansera,
- pripadajuci 3D radar je IBIS-150.






Pored 2 SKY DRAGON-a, na Zhuhai 2014 izlozeno je jos par PVO sistema srednjeg dometa.

FK-3000:









FM-3000 je bas "melez". Ima tu svega i svacega: rakete su pakovane po uzoru na IRIS-SL i MEADS, radar je umanjeni Arabel sa SAMP/T-a, a sama raketa jako lici na rusku 9M96. Ocekivani domet je 30-40km, moglo bi se reci da je FM-3000 kineski "VITJAZ".

FK-3, dometa po daljini do 100km, po visini do 27km, gadja istovremeno 6 ciljeva sa 12 raketa:




Pored navedenih, izlozen je i vec dobro poznati HQ-16, kineska kopija BUK-a.
Situacija je malo konfuzna, Kinezi imaju nekoliko sistema koji su u zavrsnoj fazi razvoja, konkurisu unutar iste kategorije, bice interesantno videti kako ce se situacija razvijati. Moj favorit je FM-3000.

offline
  • Toni  Male
  • SuperModerator
  • Pridružio: 18 Jun 2008
  • Poruke: 31428

JY-26 – China’s new counter stealth radar



Citat:China’s Nanjing defense electronics technology group is unveiling a new phased array radar iterating in the VHF/UHF waveband, designed for long range air surveillance and target acquisition role. Operating in the long wave band – VHF/UHF enables the JY-26 to detect targets presenting low radar cross section (stealth aircraft) at the decimetric, centimetre and millimetre wave bands. The use of phased array technology also provides users the ability to increase the power transmitted at a certain location where a target presence is suspected, thus increasing the probability of detection of low-RCS targets.

The manufacturer also claims the radar is designed with robust anti-jam and electronic counter-countermeasures, enabling it to face strike forces conducting advanced anti-access/area denial (a2/ad).

It is using advanced, two dimensional digital, active phased array system, enabling high accuracy, target tracking and separation as well as operation at long ranges of up to 500 km.


[Link mogu videti samo ulogovani korisnici]

offline
  • Pridružio: 09 Nov 2014
  • Poruke: 463

^^^
China's Anti-Stealth Radar Comes to Fruition
[Link mogu videti samo ulogovani korisnici]

offline
  • Pridružio: 16 Okt 2008
  • Poruke: 2257

Neznam sto covek obrisa sliku FL-1000, ja bas krenuo da ubacim jos koju...

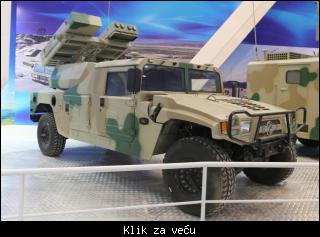

CASIC FL-1000, sa raketama QW-2, mitraljezom 12,7mm i pasivnom nisanskom spravom, na vozilu Dongfeng Mengshi :













Slican sistem, proizvod CASC-a, sa 8 raketa, nosi oznaku FB-6C:







offline
  • Pridružio: 16 Okt 2008
  • Poruke: 2257

Ruanda je prvi kupac novog kineskog PVO sistema srednjeg dometa SkyDragon 50 :

[Link mogu videti samo ulogovani korisnici]
